Perfection 640U– младшая модель, позиционируется как “сканер для дома” и преимущественно для начинающих пользователей;
Perfection 1240U – сканер для дома и малого офиса с возможностью подключения слайд-адаптера;
Perfection 1640SU – многофункциональная офисная модель с возможностью подключения слайд-адаптера и автоподатчика документов;
Expression 1640XL – профессиональный широкоформатный сканер.

Комплект поставки Perfection 1240U Photo.

Блок питания – 24 В 0,8 A (такой же, как в комплекте Perfection 640U)
USB кабель
Слайд-адаптер (арт. B813173)
CD с программным обеспечением* (8 шт.):CD Scanner Software for Windows; CD Scanner Software for Mac; CD Adobe Photo Deluxe 4.0 for Windows (Eng, Fr, De); CD Adobe Photo Deluxe 4.0 for Windows (It, Esp, Por); CD Adobe Photo Deluxe 4.0 for Mac; CD Интерактивные руководства; CD Text Bridge; CD Adobe Photoshop 5.0 Limited Edition
Руководство по установке на русском языке
Сертификат соответствия
Лицензионное соглашение
Гарантийный талон

Сравнительные технические характеристики.

Модель Perfection 640U Perfection 1240U
Тип сканера Планшетный, цветной Планшетный, цветной
Фотоэлемент Цветной линейный преобразователь на базе приборов с зарядовой связью (CCD) Цветной линейный преобразователь на базе приборов с зарядовой связью (CCD)
Эффективное кол-во элементов 5100 x 7020 пикселов (600 dpi) 10200 x 14040 пикселов (1200 dpi)
Макс. Область сканирования 216 x 297 мм (8.5 x 11.7 дюйма) 216 x 297 мм (8.5 x 11.7 дюйма)
Оптическое разрешение 600 x 2400 dpi технология Micro Step Drive) 1200 x 2400 dpi (технология Micro Step Drive)
Разрешение на выходе 72, 96, 150, 300, 600, 1200, 2400 и 9600 dpi От 50 до 4800 dpi с шагом 1 dpi:7200 и 9600 dpi
Скорость сканирования Монохром:5.3мс/лин.(600dpi)Цвет:16мс/лин.(600dpi) Монохром:6.5мс/лин.(1200dpi)Цвет:7мс/лин.(1200dpi)
Цветоделение Фильтры цветов модели RGB на базе приборов с зарядовой связью Фильтры цветов модели RGB на базе приборов с зарядовой связью
Видеоданные Цвет: 36 бит внутр., 4битна выходе.Монохром: 12 битвнутр.,8 бит навыходе Цвет: 42 бит внутр.,42бит на выходе. Монохром: 14бит внутр., 14 бит на выходе
Оптическая плотность нет данных 3.0 Dmax
Гамма-коррекция 1 тип, определяемый пользователем 1 тип, определяемый пользователем 2 типа, для дисплея на базе ЭЛТ 3 типа, для принтерного вывода
Интерфейс USB (разъем типа B) USB (разъем типа B)
Поддерживаемые ОС Windows 98, 2000, Mac OS 8.1 или выше Windows 98, 2000, MacOS 8.1 или выше
Источник света Белая люминесцентная лампа с холодным катодом Белая люминесцентная лампа с холодным катодом
Ресурс 30,000 циклов перемещения каретки 30,000 циклов перемещения каретки
Потребляемая мощность Около 17 Вт Около 20 Вт
Габаритные размеры Ширина:269ммДлина:435 ммВысота:93 мм Ширина:269мм лина:435мм Высота:93мм
Масса Около 2,8 кг Около 2,8 кг
Опции Нет Слайд – адаптер (B81317*)
Читайте также  Расстояние между сносками в ворде
Слайд – адаптер
Тип плёнки Позитив,негатив,малоформатная,среднеформатная,листовая до 4х5 дюйма
Габариты, мм 222х305х36
Масса, кг 0,7
Срок службы лампы, ч 10000

Установка и настройка ПО сканера.

При обнаружении операционной системой нового оборудования нажать на кнопку “Отмена”, так как в противном случае при неправильно указанном пути к драйверу в системе появится неизвестное устройство (обозначается жёлтым знаком вопроса в менеджере устройств);
Вставить CD с программным обеспечением и дождаться автозапуска; если он по каким-либо причинам не срабатывает, найти (обычно в корневом каталоге) диска исполняемый файл и запустить его;
Программа-установщик скопирует необходимые файлы, в том числе и драйвер сканера; если процедура установки не была прервана, то PnP – менеджер обнаружит устройство для работы с изображениями Perfection 1240U;
Выполнить калибровку сканера, добившись соответствия яркости горизонтальных линий в окне “Screen Calibration”.

Панель управления сканера.

Кнопка “Start” (“Пуск”), для вызова специального ПО EPSON Smart Panel.
Кнопка “Copy” (“Копировать”), для копирования изображения на принтер.
Кнопка “Scan” (“Сканировать”), для запуска процедуры сканирования.
Двухцветный индикатор, для отображения текущего состояния сканера.

“Copy” (“Копировать”) – утилита для копирования изображения на принтер; по умолчанию она запускается при нажатии кнопки “Copy” на сканере.
“Scan for Creativity” (“Сканировать для творчества”) – утилита для сканирования с последующей передачей изображения в Adobe Photo Deluxe (доступна, только если это приложение установлено); по умолчанию функция закреплена за кнопкой “Scan”.
“Scan to Application” (“Сканировать в приложение”) – позволяет выбрать “получателя” сканограммы, – одно из установленных на ПК TWAIN – совместимых приложений.
“Photo Print” (“Фотопечать”) – аналог утилиты копирования, оптимизированной для цветных фотографий с возможностью выбора типа носителя.
“Scan to OCR” (“Сканировать для автоматического распознавания текста”) – профиль настроек для сканирования и последующего распознавания текста; встроенный распознаватель “понимает” множество языков, в том числе и русский.
“Scan to E-mail” (“Сканировать для электронной почты”) – профиль настроек для отправки документа по электронной почте при помощи почтового клиента.

EPSON TWAIN 5

цветное фото
цветной документ
черно-белое фото
черно-белый документ
иллюстрация
текст/рисунок
копия/факс.

“De-screening” (“Удаление муара”) удаление муаровой сетки; полезно при сканировании полиграфии;
“Color Smoothing” (“Сглаживание цвета”) – используется индексированная палитра из ограниченного числа цветов;
“Auto Exposure” (“Автоэкспозиция”); можно выбрать режим “Photo” (“Фотография”) или “Document” (“Документ”);
“Dropout” (“Маска”) – для вычитания цвета из черно-белого оригинала; можно использовать для улучшения качества черно-белых отсканированных изображений;
“B/W Options” (“Опции ч/б сканирования”) – позволяет включить опцию автоматического улучшения черного текста или опцию автоопределения области сканирования;
“Halftone” (“Полутона”) – используется для полутонового растрирования или кластерной размывки черно-белых изображений.

Тестирование.

Материнская плата Asus P3B-F rev 1.03
Оперативная память 128 Mb PC133
Процессор Pentium III – 550 MHz
Жесткий диск IBM DTLA 30 Gb
Видеокарта ATI RAGE PRO
Операционная система Windows 98 SE Rus
Читайте также  Половина экрана телевизора светлее

Скорость сканирования.

Чёрный текст, лист формата А4;
Цветная брошюра, лист формата А4;
Цветная фотография размером 10х15 см.
Цветной слайд 35 мм

Оценка глубины резкости.

Воспроизведение цветов.

Сканирование прозрачных и непрозрачных оригиналов.

Выводы.

Широкий для данного класса динамический диапазон.
Отличный цветовой охват.
Высокая скорость.
Возможность сканирования непрозрачных оригиналов с установленным слайд-модулем.
Современный дизайн.
Удобный и универсальный USB – интерфейс.

Всё программное обеспечение сканера – на английском языке.
Недостаточно ручных настроек тоновой коррекции.
Официально не поддерживается Windows 95 OSR 2.1.

Плохонький сканер оцифровывает плохонько, хороший стоит неплохо, дома уже есть один – старенький, не ломается зараза, а выбросить жалко.Зато есть средний цифровик. Может им? Какая марка? У меня Olympus C4000. В интернете нахожу среди ассексуаров адаптер для сканирования пленки. Ага, может значит! Срочно купить! Сколько стоит? Чего? Я свой фотик за эти деньги покупал!

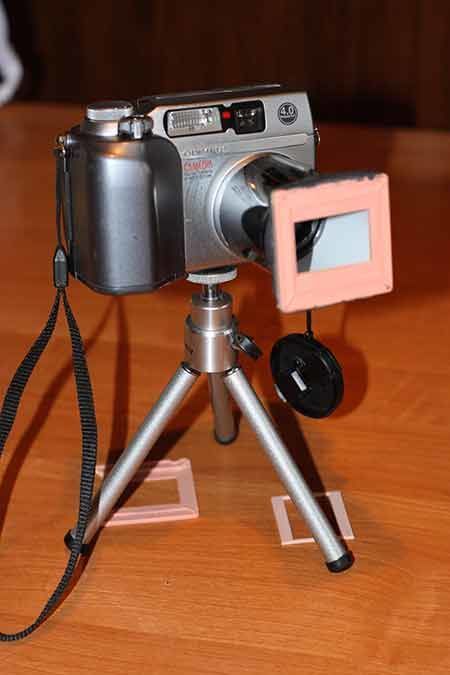

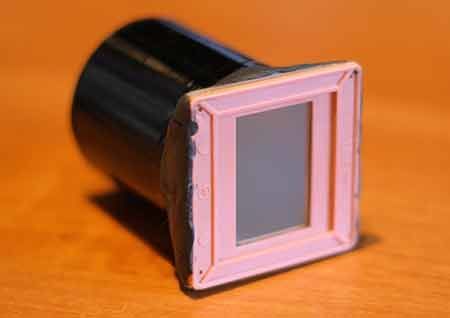

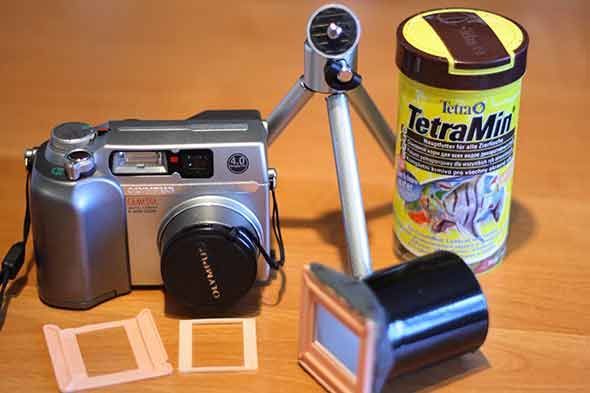

Захожу в форумы, читаю отзывы, ничего особого, просто насадка на обьектив. Один мой знакомый снимал слайды, дает мне пару рамок для слайдов. Из баночки для корма аквариумных рыбок делаю кусок трубы, чтобы он плотно оделся на объектив (баночки бывают самых разных диаметров, поэтому удалось подобрать точно по диаметру объектива ) и чтобы рамка находилась на расстоянии фокусировки камеры. Главное точно отрезать трубу соблюдая параллельность плоскости линзы. Креплю рамку холодной сваркой, которая лежит в машине у каждого автолюбителя (45 руб.). Рамка даром. Но вот адаптер и готов.

Скорее сканирую. Сначала навожу в небо через окошко. Делаю снимок один-десятый, результат нулевой. Нет синего канала, зеленый – никакой. Не нужно быть очень умным, чтобы понять, нужен ровный рассеяный свет, как в сканере. Внутренний голос говорит, что затея провалилась. Теоретически нужно искать матовое стекло, крепить его к моей хлипкой конструкции. А свет? Где его брать? Чтобы источник был ровным? Слишком много канители. Идея забрасывается.

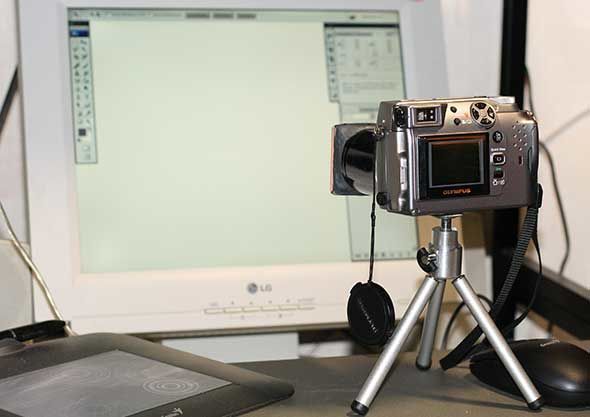

Через некоторое время, сидя в фотошопе создаю новый документ, он раскрывается на весь экран, фон белый. Ха! Вот он источник белого ровного света (монитор ЖК, про другие ничего сказать не могу). Итак создаем новый белый документ и разворачиваем его на весь экран и все.

Некоторое время экспериментирую. И вот почти полная повторяемость. Просто нужно соблюсти определенную последовательность действий:

  1. Снимаем со штатива.
  2. Расстояние от ЖК монитора 25-35 см. Ближе пиксели экрана создают муар, дальше ослабляется свечение экрана.
  3. Важно! Обязательно выставляем перед съемкой баланс белого вручную.
  4. Снимать лучше ночью, когда можно выключить свет и исключить все паразитные засветки. Хотя снимал и днем, но в темноте больше понравилось.
  5. Так как выдержка большая, а дистанционного пульта нет, снимал с автоспуском 10 сек.
  6. Наводка на резкость в ручном режиме, режим "макро". Ну вот и все.
Читайте также  Расширение pcx чем открыть

Примеры всех трех каналов после сканирования, плюс итоговый снимок ниже. Для своей камеры после инверсии в фотошопе подобрал корректирующие кривые, они приблизительно одинаковые для всей пленки, но немного отличаются от марки пленки. Чтобы ускорить процесс обработки для пленки пишу action: обрезка, исправление бочки, инвертирование, корректирующие слои. Потом вручную более точная коррекция.

На этих снимках специально не трогал бочку, чтобы было представление о том, что получается на выходе. Сверху вниз: негатив, красный, зеленый, синий каналы и результат. Идея, думаю, может быть применена к различным маркам цифровиков с поправкой на их конструкцию.
