Системная плата gigabyte ga h55 ud3h

Выпустив новые процессоры Core i5/Core i3 со встроенным графическим ядром, компания Intel выпустила и новые наборы системной логики Intel H57, H55 и Q57 Express для работы с ними. Отличительные особенности этих чипсетов мы рассматривали в обзоре материнской платы Intel DH55TC. Другие компании-производители материнских плат сразу же взяли на вооружение эти наборы системной логики и представили свои решения на их основе. Компания GIGABYTE выпустила целых четыре платы – на любой вкус, цвет и кошелек. Один из этих четырех продуктов от GIGABYTE мы рассмотрели в обзоре платы GIGABYTE GA-H55-UD2H, а сегодня проведем более детальное ее сравнение с героиней нашего обзора – материнской платой GIGABYTE GA-H55-UD3H .

Спецификация материнской платы GIGABYTE GA-H55-UD3H:

Intel H55 Express

Intel Core i7/Intel Core i5/Intel Core i3 процессоры под сокет LGA1156

DDR3 2200+/1800/1600/1333/1066/800 MГц

1 x PCI Express x1
1 x PCI Express x16, работает в режиме x16
1 x PCI Express x16, работает в режиме x4
4 x PCI

ATI CrossFireX technology

6 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

Гигабитный сетевой LAN контроллер Realtek 8111D

8-канальный High-Definition Audio кодек Realtek ALC889

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 х разъем питания для вентилятора

Внешние порты I/O

1 x PS/2 Клавиатура или мышь
1 х D-SUB
1 x DVI
1 x HDMI
1 х SPDIF выход оптический
8 x USB 2.0/1.1
1 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

1 x CD in
1 x COM
1 x FDD
1 x аудио разъем
1 x IDE
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
Разъем системной панели

2 x 16 Мбит ПЗУ
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

— @BIOS
— Auto Green
— Поддержка Download Center
— Q-Flash
— Support for Dynamic Energy Saver 2
— Поддержка Q-Share
— Support for Smart 6
— Поддержка EasyTune
— Поддержка Xpress BIOS rescue
— Xpress Install
— Xpress Recovery 2

Форм-фактор Размеры, мм

Новый BIOS можно скачать со страницы поддержки.

Данный продукт попал в нашу тестовую лабораторию в виде инженерного сэмпла, поэтому оценить упаковку «вживую» мы не можем. Немного обидно, но не велика потеря – именитые производители всегда красиво «заворачивают» свои изделия. А вот комплектацию хотелось бы увидеть, но, увы, не судьба, придется довериться в этом вопросе производителю. По заверению компании GIGABYTE материнская плата GA-H55-UD3H в обязательном порядке будет комплектоваться:

  • руководством пользователя;
  • инструкцией по быстрой сборке системы;
  • одним кабелем >Также опционально в коробке с платой пользователи смогут найти:
  • FDD кабель;
  • два USB 2.0 порта на дополнительном выносном модуле;
  • два кабеля питания SATA;
  • S/PDIF In кабель;
  • COM-порт кабель.

Назвать комплект поставки большим конечно нельзя, но практически все необходимое в нем есть. Еще бы в гарантированный комплект поставки добавили переходники питания SATA, а не относили их к опциональным компонентам, и был бы хороший минимальный набор.

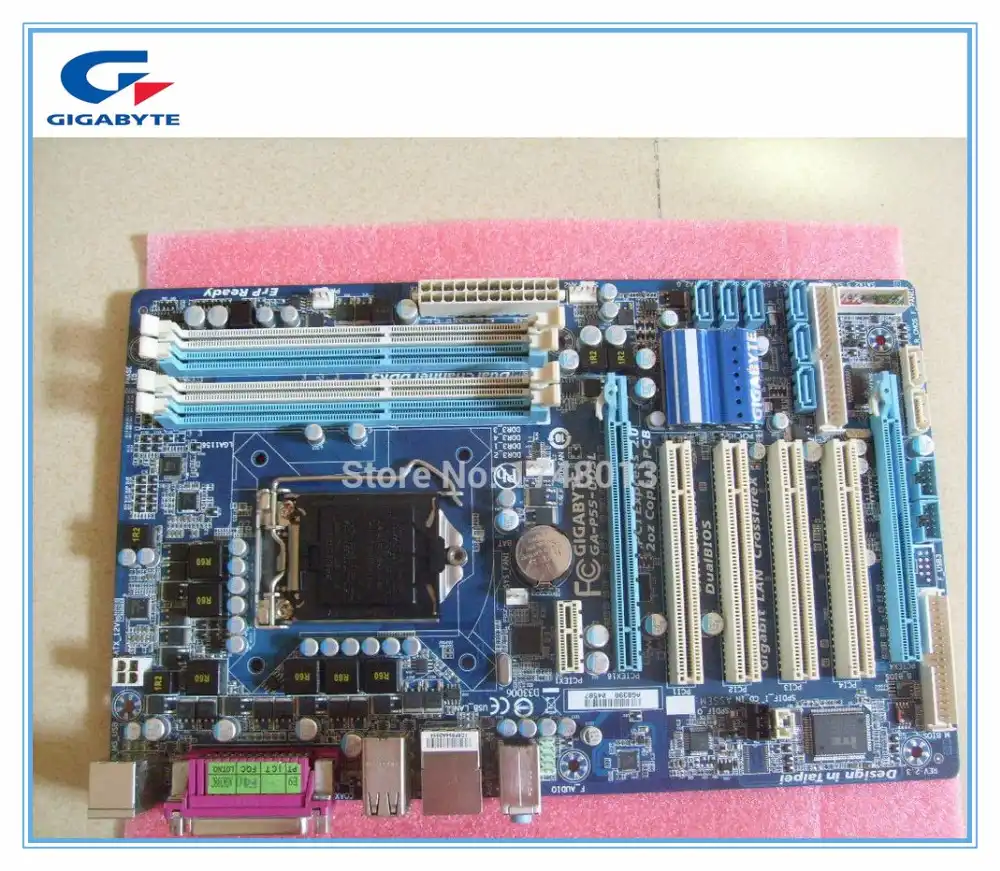

Материнская плата выполнена в полноразмерном форм-факторе ATX на текстолите «фирменного» синего цвета с белыми и голубыми разъемами. Первый взгляд вызывает только положительные эмоции – приятная, не режущая глаз цветовая гамма дает о себе знать. Но давайте «смотреть в корень» и рассмотрим GIGABYTE GA-H55-UD3H более внимательно. Все разъемы для подключения смещены к краям платы и проблем с эргономичной укладкой проводов не возникнет. Немного непривычно расположение батарейки – практически по центру платы, но это просто непривычно и не более.

Читайте также  Почему не увеличивается экран при просмотре фильмов

Для установки плат расширения материнская плата оборудована одним разъемом PCI Express x16 2.0, который обслуживается непосредственно центральным процессором, разъемом PCI Express x1, разъемом PCI Express x4 и четырьмя разъемами PCI, которые обслуживает чипсет. Как видите, возможности чипсета в этом плане использованы полностью – у GIGABYTE GA-H55M-UD2H такое было невозможно ввиду использованного форм-фактора microATX. Вообще складывается впечатление, что эту плату делали «для нас» – возможность установки максимально допустимого количества старых добрых и, что не маловажно, очень распространенных плат PCI у нас очень актуальна.

Установка модулей памяти стандарта DDR3 осуществляется в четыре 240-контактных разъема DIMM. Память может работать в двухканальном режиме, максимальный объем одного модуля составляет 4 ГБ. А вот с максимальной частотой работы модулей не все ясно – на сайте компании указана максимальная частота 2200 МГц в режиме разгона, а в руководстве пользователя при тех же условиях только 1666 МГц. Где правда, пока не ясно, поэтому возьмем за основу меньшее значение и лучше потом будем приятно удивлены, чем разочарованы.

Установка длинной видеокарты проблем не вызывает – защелки памяти не блокируются, никакие разъемы не перекрываются. Все-таки размер платы имеет значение.

Раз уж речь зашла о видеокартах, то стоит отметить поддержку материнской платой технологии ATI CrossFireX, пусть и не в самом производительном режиме х16+х4. Однако слоты PCI Express x16 находятся на таком расстоянии друг от друга, что, вероятнее всего, режим ATI CrossFireX удастся активировать только программным путем, что, вкупе с асимметричностью х16+х4 сводит на нет практичность реализации. Таким образом, второй слот PCI Express x16, использующий только 4 линии чипсета, может быть использован для установки различных контроллеров или расширения рабочего стола с помощью простейшей видеокарты.

Система охлаждения, примененная на плате, проста и незамысловата – один небольшой низкопрофильный алюминиевый радиатор на чипсете, накрытый декоративной пластиной с названием компании. Вроде бы радиатор и маленький, но, учитывая низкое энергопотребление чипсета Intel H55 Express, он прекрасно справляется с охлаждением – во время тестирования радиатор был чуть теплым. Единственным небольшим недостатком можно считать использование для крепления радиатора ненадежных подпружиненных пластмассовых клипс.

Схема питания, примененная на плате GIGABYTE GA-H55-UD3H, такая же, как на плате GIGABYTE GA-H55M-UD2H – ядро центрального процессора питается четырьмя фазами, которыми управляет ШИМ-контроллер ISL6334, соответствующий стандарту VR 11.1. На материнской плате применена технология энергосбережения Dynamic Energy Saver Advanced, позволяющая отключать часть фаз при низкой нагрузке на процессор. Для удобства пользователей количество активных в данный момент фаз можно определить по светодиодному индикатору, расположенному в верхнем правом углу платы. Питание встроенных в процессор контроллера памяти и видеоядра осуществляется по трехфазной схеме, работой которой управляет ШИМ-контроллер ISL6322G в связке с ITE IT8275E. Модули памяти питаются однофазной схемой. Стоит так же отметить, что на всей плате применены конденсаторы только с твердым электролитом и дроссели с закрытым сердечником. Единственным недостатком системы питания GIGABYTE GA-H55-UD3H можно считать четырехконтактный разъем питания ATX12V, не позволяющий пропускать через себя очень большие токи, поэтому долговременный экстремальный разгон четырехъядерного ЦП на этой плате категорически противопоказан.

Читайте также  Приставка мгтс сервер не найден

Дисковая подсистема состоит из 6 портов SATA II, реализованных силами чипсета, и порта IDE для подключения двух PATA-устройств UltraDMA 133/100/66, выполненного на специализированном контроллере IT8213. Для подключения периферии предлагается использовать 12 портов USB 2.0, контроллер которых встроен в чипсет. Как видите, в отличие от GIGABYTE GA-H55M-UD2H, на плате не реализованы порты e-SATA и IEEE 1394a, а жаль.

Поддержка COM-порта и интерфейса FDD выполнена на стандартном для таких случаев микроконтроллере ITE IT8720F. Звуковая подсистема реализована на качественном HD-кодеке 8-канального звука Realtek ALC889. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mбит/с.

Задняя панель материнской платы GIGABYTE GA-H55-UD3H несет следующие порты:

  • порт PS/2 для подключения клавиатуры или мыши;
  • VGA и DVI видеовыходы;
  • интерфейс высокой четкости HDMI;
  • оптический выход S/PDIF;
  • восемь разъемов USB;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

BIOS материнской платы GIGABYTE GA-H55-UD3H основан на коде, написанном компанией Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker(M.I.T.)»

Только зайдя в меню, мы видим 5 подменю и небольшой системный монитор, который показывает нам текущую версию BIOS, частоты шины, процессора и памяти, а также напряжение на ядре процессора и модулях памяти и температуру ЦП и чипсета.

Первое подменю M.I.T. Current Status информационное, показывающее текущие настройки системы.

Название второго подменю Advanced Frequency Settings говорит само за себя – здесь собраны все настройки, связанные с частотой.

Третье подменю Advanced Memory Settings посвящено настройкам таймингов оперативной памяти.

Дальше идет подменю Advanced Voltage Settings. Опять же из названия видно, что в нем собраны настройки, позволяющие изменять напряжения питания практически на всех важных элементах. Значения напряжений можно выбрать самому, а можно поставить в режим «Auto», чтобы система сама выбрала оптимальные значения. Выделение розовым цветом опасных и красным критических значений поможет вам не вывести из строя материнскую плату или комплектующие.

Для удобства и наглядности настраиваемые параметры сведены в таблицу:

Инструкции и файлы

Файл Страниц Формат Размер Действие
96 pdf 16.82MB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку "Загрузить" и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Читайте также  Полностью открытая карта ведьмак 3

Если в поле с файлом есть кнопка "Просмотр", это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

  • Бренд: Gigabyte
  • Тип розетки: LGA 1156
  • Тип памяти: DDR3
  • Применение: Настольный компьютер
  • Состояние товара: Бывший в употреблении
  • Разъемы: DVI
  • Разъемы: HDMI
  • Разъемы: Ethernet
  • Разъемы: PS2
  • Разъемы: USB 2.0
  • Разъемы: VGA
  • Чипсет: Intel H55
  • Форм-фактор: ATX
  • Запоминающее устройство: 4 DDR3 DIMM
  • С C.P.U.: Нет
  • Интерфейс жёсткого диска: SATA II
  • Канал памяти: Двойной
  • Тип процессора: Intel
  • Упаковка: Нет
  • Номер модели: GA-H55-UD3H
  • Максимальный объем оперативной памяти: 16 ГБ
  • Производитель чипсета: Intel
  • is_customized: Yes
  • Products Status: Stock
  • Expansion Slots: PCI Express X16
  • Main Board Platform Type: Intel

Оригинальная материнская плата для Gigabyte GA-H55-UD3H DDR3 LGA 1156 16 GB для I3 I5 I7 cpu H55-UD3H H55 настольная материнская плата
